Signaaltoren

LED Signaal toren

Zorg dat uw operators en onderhoud mensen weten wat de status is van de machine

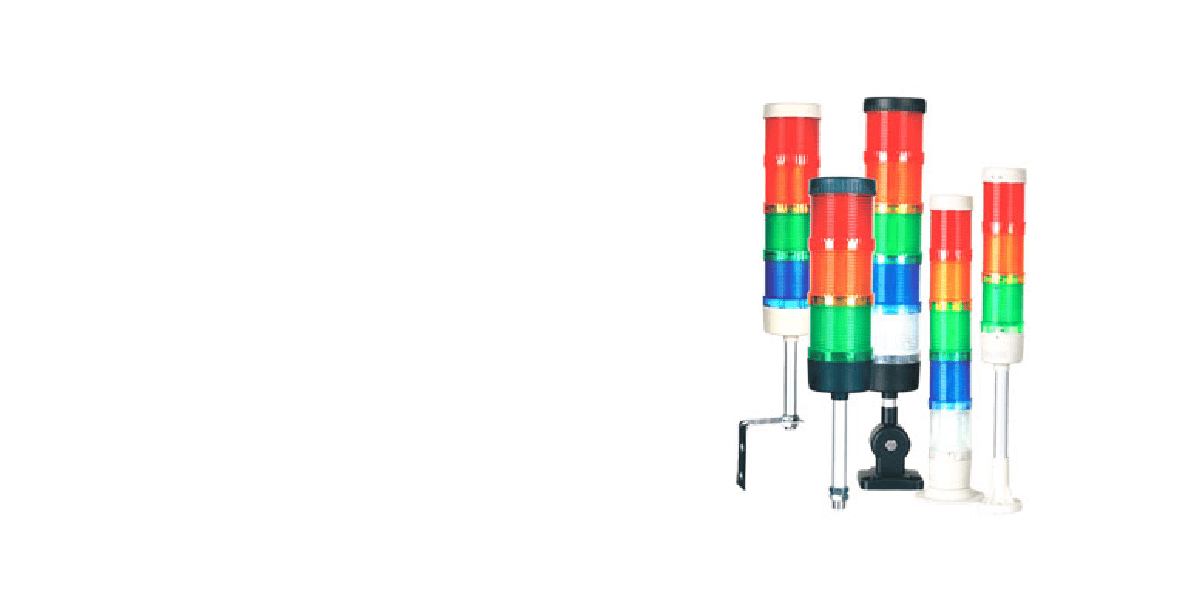

Signaaltoren LED, moduliar opgebouwd 50mm

U heeft informatie nodig over de toestand van uw apparatuur om de productie draaiende te houden, een hoge productiekwaliteit te garanderen en ongeplande stilstand zoveel mogelijk te verminderen of zelfs helemaal te voorkomen. In een gesprek over de statusdiagnose met een signaaltoren zult u merken dat de aanbevelingen van NAMU NE 107 keer op keer worden genoemd.



Kunt je je voorstellen hoe een proces eruit zou zien als al zijn apparaten hun gegevens zouden leveren zonder enige standaardisatie? Je zou overspoeld worden door technische diagnostische gegevens en zou nauwelijks weten wat het betekende, laat staan wat je moest doen! De absolute chaos! Nee dank u.

Wat zijn de vier statussignalen van de NAMUR NE 107?

Plantoperators en technische teams bekijken het proces vanuit verschillende perspectieven. Exploitanten van fabrieken willen het proces draaiende houden zonder ongeplande uitvaltijd of andere factoren die de kwaliteit en kwantiteit van het product kunnen beïnvloeden. Tot zover goed.

Natuurlijk willen ook technische teams, d.w.z. technici of ingenieurs, het proces ononderbroken laten verlopen. Maar ze moeten ervoor zorgen dat de instrumentatie correct werkt en operators voorzien van de procesgegevens die ze nodig hebben.

Hoewel beide hetzelfde doel nastreven, verschillen hun taken en het informatie niveau dat ze nodig hebben. Operators moeten basisprocesinformatie en statusgegevens van apparatuur krijgen zonder enige andere afleiding. Ingenieurs hebben daarentegen veel gedetailleerdere informatie van de apparaten nodig, zodat ze sneller en nauwkeuriger actie kunnen ondernemen om te voorkomen dat zich een probleem voordoet.

De NAMUR NE 107 brengt deze twee werelden samen. Het specificeert dat operators statusinformatie van apparaten op een consistente manier moeten ontvangen, ongeacht het type apparaat.



Hierdoor reduceert de NE 107 de chaos tot vier simpele statussignalen



En technische teams die intelligent apparatenbeheer gebruiken, hebben dankzij deze standaard toegang tot aanvullende informatie en kunnen het probleem sneller oplossen dan zonder.

Wat zijn de vier statussignalen van de NAMUR NE 107

De Signalen kunnen worden onderverdeeld in vier standaard symbolen en kleuren, waardoor ze gemakkelijk te begrijpen zijn, ongeacht de fabrikant.

  • Check Functie : Lage ernst: het signaal is tijdelijk ongeldig, bijvoorbeeld wanneer een technicus de uitgang van het apparaat in een lus-test forceert (NAMUR EN 107 prioriteit 2)
  • Onderhoud vereist : lage ernst; geldig signaal, maar de functie kan snel verslechteren of eindigen (NAMUR EN 107 prioriteit 3)
  • Buiten specificatie : Gemiddelde ernst; het apparaat werkt buiten de parametrering (NAMUR EN 107 prioriteit 4)
  • Fout : hoge ernst; Apparaat geeft een ongeldig signaal af vanwege een storing in een sensor, instrument of actuator (NAMUR EN 107 prioriteit 1)

Ernst en prioriteit zijn een andere zaak en kunnen als volgt worden gedefinieerd:

“Ernst” is een parameter die de impact van een specifiek incident op een systeem aangeeft.

Prioriteit is een parameter om de volgorde te bepalen waarin bugs moeten worden opgelost

Ernst betekend hoe erg het incident de functionaliteit beïnvloed. Prioriteit betekend hoe snel het incident moet worden opgelost.

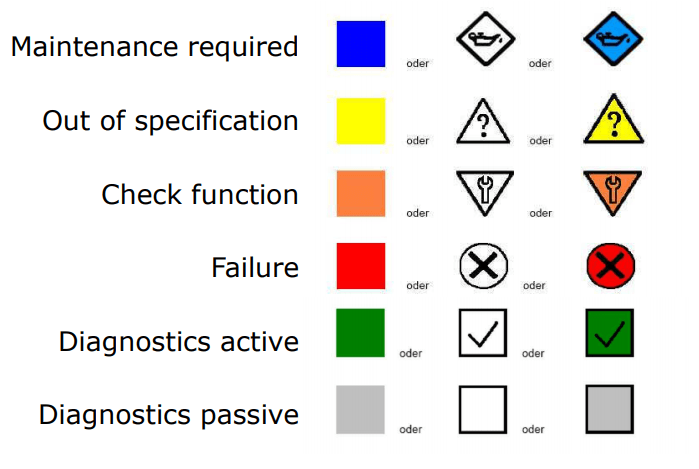

Deze tabel geeft de kleur, vorm en symbolen voor elk van de signalen weer om te laten zien hoe gemakkelijk het is om elke status in één oogopslag te zien:

Dankzij de NE 107-standaard kan een installatie-operator een eenvoudig statussignaal ontvangen van de signaaltoren in plaats van tonnen foutcodes – ongeacht het werkingsprincipe of de fabrikant van het apparaat.

Producten

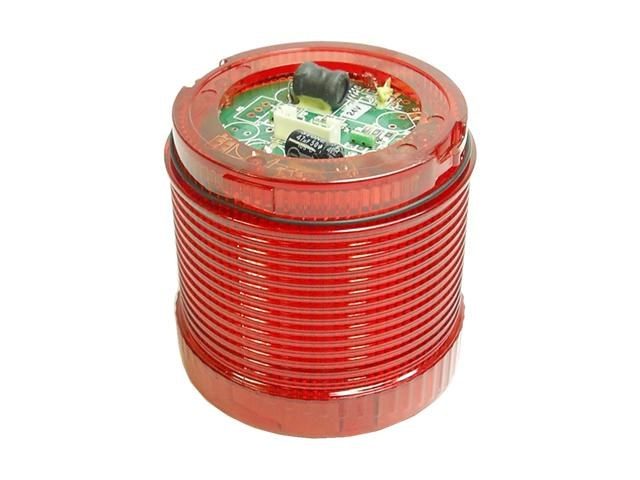

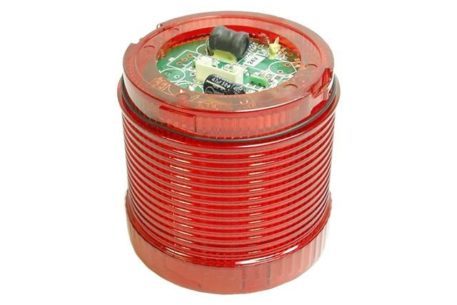

signaallamp rood

0550RDWFH

Rood

LED signaleringsmodule, diameter 50 mm , hoogte 65 mm, diffusor en rode LED diodes, voorzien van een schakelaar die een constant of knipperend licht mogelijk maakt, 12- 24VDC, IP65

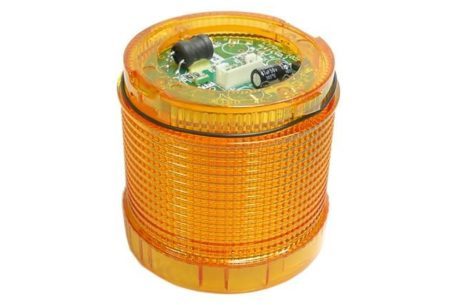

signaal lamp oranje

0550YDWFH

Oranje/Yellow

LED-signaleringsmodule, diameter 50 mm, hoogte 65 mm, deksel en LED’s die gele (oranje) kleur uitstralen, hebben een schakelaar die een constant of knipperend licht mogelijk maakt, 12-24VDC, IP65

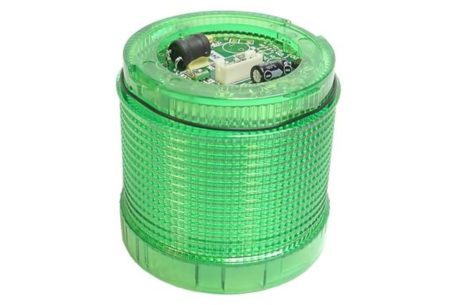

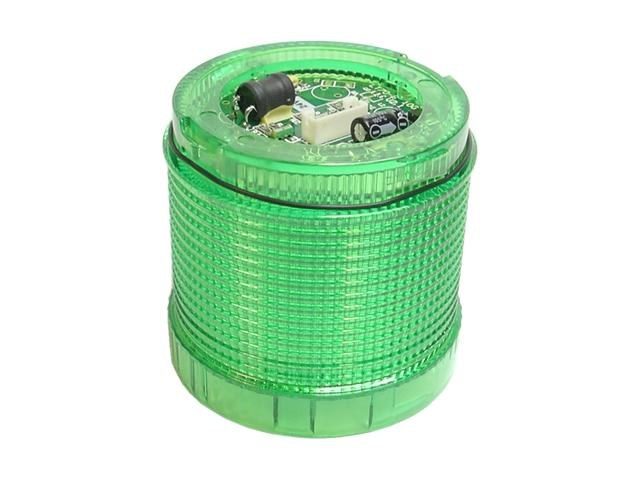

signaal lamp groen

0550G24FH / 0550GDWFH

Groen

LED signaleringsmodule, diameter 50 mm , hoogte 65 mm, deksel en groene LED’s, hebben een schakelaar die een constant of knipperend licht mogelijk maakt 12- 24VDC, IP65

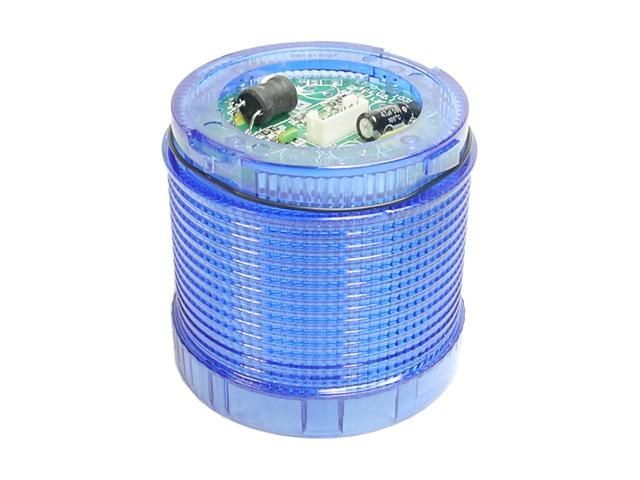

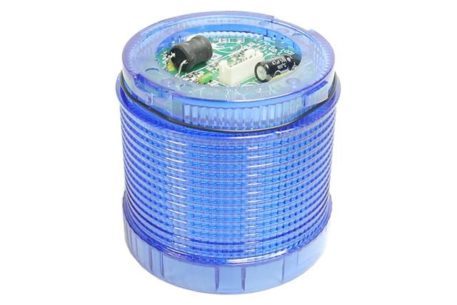

Signaal lamp blauw

0550B24FH / 0550BDWFH

Blauw

LED signaleringsmodule, diameter 50 mm , hoogte 65 mm, deksel en blauwe LED’s, hebben een schakelaar die een constant of knipperend licht mogelijk maakt 12- 24VDC, IP65

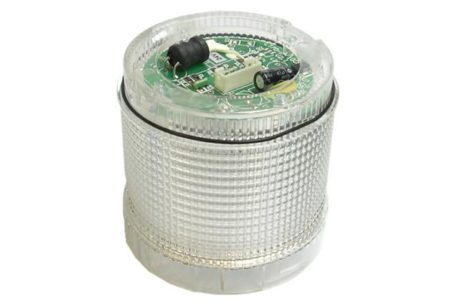

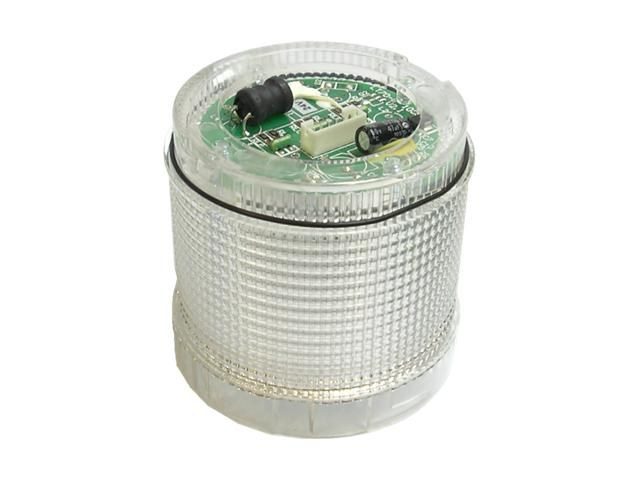

0550W24FH / 0550WDWFH

Wit

LED signaleringsmodule, diameter 50 mm, hoogte 65 mm, deksel en witte LED’s, met schakelaar voor constant of knipperend licht, 12-24VDC, IP65

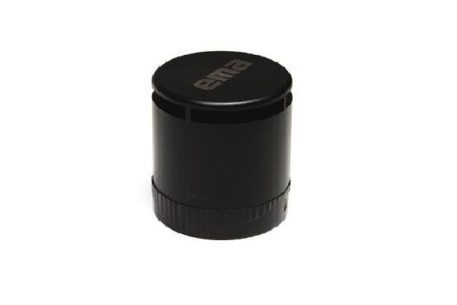

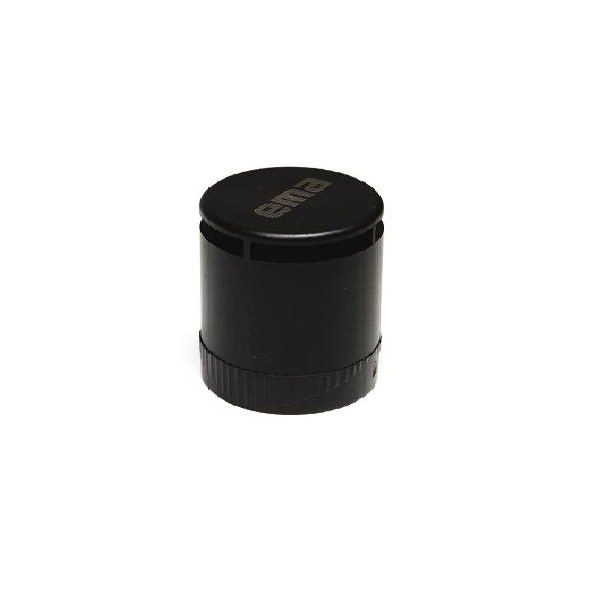

0550ZDWFKH

buzzer

Geluidsmodule, diameter 50 mm – zwarte behuizing, 80 dB, 12-24VDC

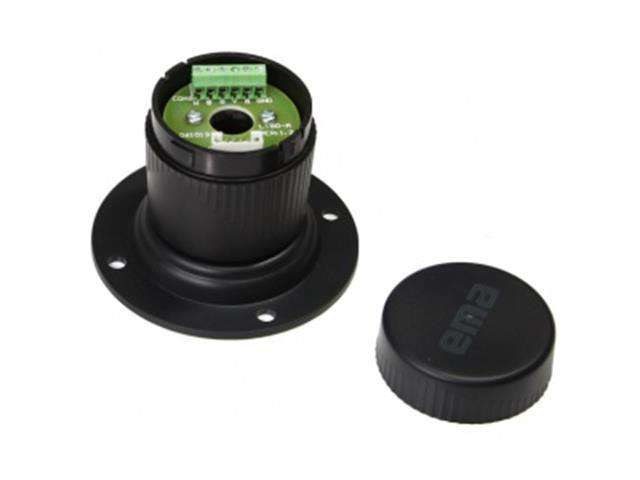

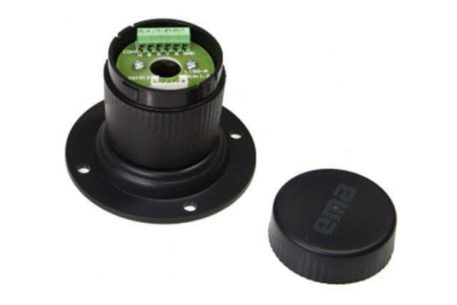

0550TBPKH

Voet basic + deksel

Signaalzuil sokkel, type P (punt) diameter 50 mm, montagehoogte 10 mm, totale hoogte 53 mm, IP65

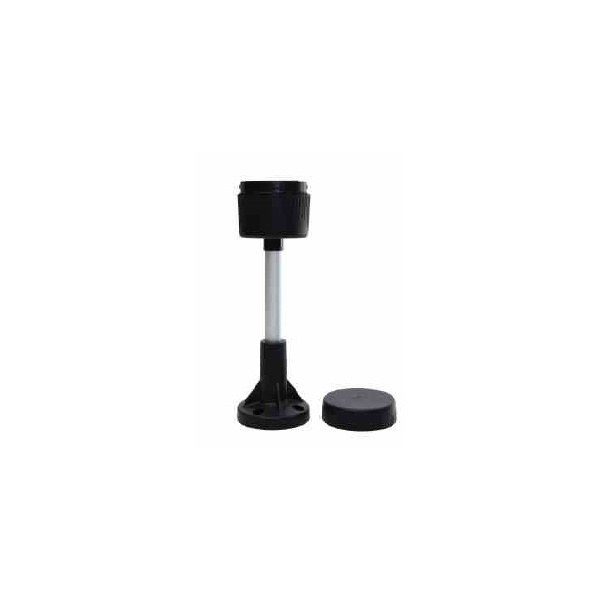

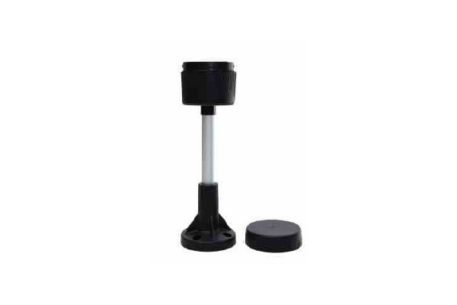

0550TBS10KH

Voet 100mm buis + deksel

Basis signaaltoren, type S, 50 mm diameter, 100 mm metalen buishoogte, 217 mm totale hoogte, IP65

0550TBS20KH

Voet 200mm buis + deksel

Basis signaaltoren, type S, 50 mm diameter, 200 mm metalen buishoogte, 217 mm totale hoogte, IP65

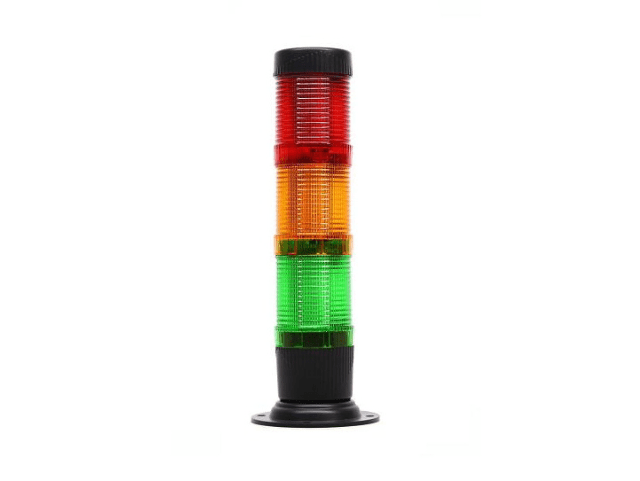

Signaaltoren

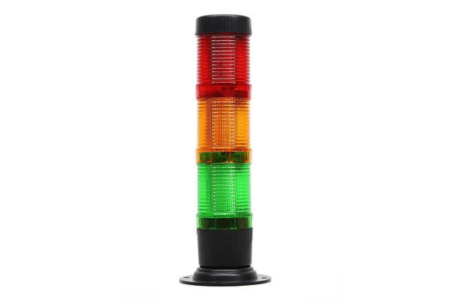

0550GYR24PKLH

Signaaltoren

LED signaleringstoren, diameter 50 mm,  deksel en Groene-Oranje-Rode LED module, hebben een schakelaar die een constant of knipperend licht mogelijk maakt. 12- 24VDC, IP65. Modulair opgebouwd op de basis voet
